Intégrez les données de capteurs Dracal dans LabVIEW via Wi-Fi (ou Ethernet) par SensGate et API REST

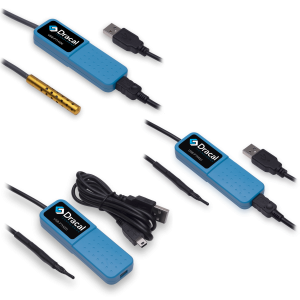

Les capteurs USB de Dracal Technologies offrent une solution simple et fiable pour mesurer avec précision la pression atmosphérique, la température et l’humidité relative, en s’intégrant facilement à votre système existant. Pour une précision accrue, une fonction optionnelle d’étalonnage par l’utilisateur permet de répondre à vos besoins spécifiques. En outre, l’option de communication COM garantit une intégration harmonieuse sur diverses plates-formes, offrant des capacités de communication de données polyvalentes. Ces capteurs USB durables sont accompagnés d’un logiciel (incl. DAQ USB) gratuit et convivial pour la visualisation et l’enregistrement, ainsi que d’un ensemble complet d’exemples de code pour faciliter l’intégration rapide avec des plates-formes telles que LabVIEW, Python, C++ et autres.

Étape 1. Obtenez votre équipement

Vous aurez besoin des deux éléments suivants :

• 1 X PC (Windows, Mac ou Linux) avec LabVIEW installé
• 1 X capteur USB de Dracal équipé de l’option VCP (code de produit = VCP-…)
• 1 X SensGate

Étape 2. Téléchargez le logiciel et les outils DracalView gratuits

Téléchargez notre DAQ USB gratuit (Windows, Mac, Linux), qui inclut l’interface graphique DracalView ainsi que les outils en ligne de commande. Lorsque vous recevrez votre capteur USB d’humidité relative et de température, vous serez alors prêt à utiliser le GUI DracalView pour visualiser rapidement vos lectures. Pour les modèles étalonnables par l’usager, l’étalonnage peut également être effectué de manière intuitive avec DracalView.

Étape 3. Changez votre capteur en mode COM virtuel (config. 2 et 4 uniquement)

* Pour plus d’informations sur le VCP, consultez la documentation complète VCP.

Passez votre appareil du mode USB au mode VCP (les capteurs Dracal sont tous livrés en mode USB). L’étape 3 de cette documentation vous expliquera en détail comment procéder, en fonction de votre système d’exploitation.

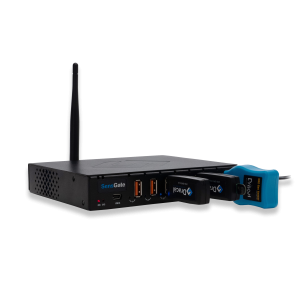

Étape 4. Connectez le SensGate à votre réseau

Procédure étape par étape pour connecter votre SensGate à un réseau existant ici. Si vous préférez créer votre propre sous-réseau pour votre projet, suivez cette étape.

Étape 5. Téléchargez et exécutez votre modèle LabVIEW prêt à l’emploi

Téléchargez et exécutez le modèle:

 Dracal_VCP_WiFi&Ethernet_Model.vi

Votre instrument communique via un port série virtuel. Dans le modèle, les fonctions VISA (Virtual Instrument Software Architecture) intégrées à LabVIEW facilitent l’intégration et permettent d’envoyer directement des commandes de lecture/écriture au capteur. L’API REST RVCP de Dracal permet d’accéder directement aux données de votre capteur via un bloc HTTP.

Ce modèle est présenté à titre d’exemple et peut être facilement simplifié. Les éléments de visualisation finaux sont pratiques pour commencer, mais ne sont pas nécessaires dans un contexte d’automatisation. De plus, le modèle inclut la visualisation des 3 canaux réels disponibles pour le capteur tout-en-un qui a été utilisé pour générer l’exemple (un PTH450). Si votre produit mesure un nombre différent de paramètres, il suffit d’ajuster le nombre final de sorties dans le modèle pour qu’il corresponde au nombre de sorties de votre produit.

La gestion des sommes de contrôle (checksum), plus complexe à gérer, a été délibérément laissée de côté afin de rendre le modèle aussi facile à comprendre que possible pour une première implémentation.

Voici le schéma fonctionnel et le panneau avant du modèle terminé :

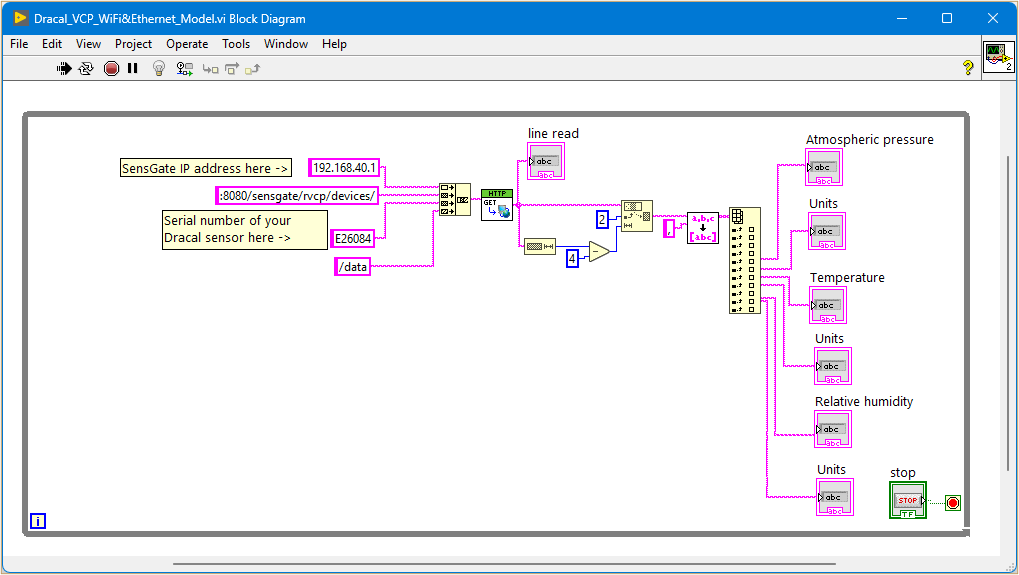

Diagramme en bloc (Block Diagram)

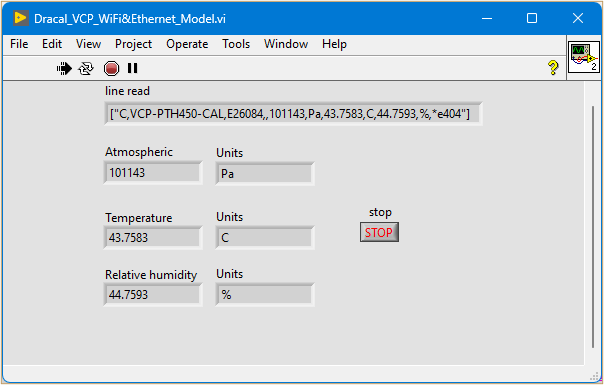

Panneau frontal (Front Panel)

Conclusion

Avec Dracal, l’intégration de données environnementales sans fil ou via Ethernet à votre configuration LabVIEW ne prend que quelques minutes. Grâce à l’option Virtual COM (VCP), vous pouvez exploiter votre base de code série existante pour passer au Wi-Fi, simplement et sans avoir besoin de faire appel à votre équipe informatique. Il s’agit d’une solution destinée aux équipes axées sur les résultats pour lesquelles la fiabilité et le temps sont des facteurs essentiels.
