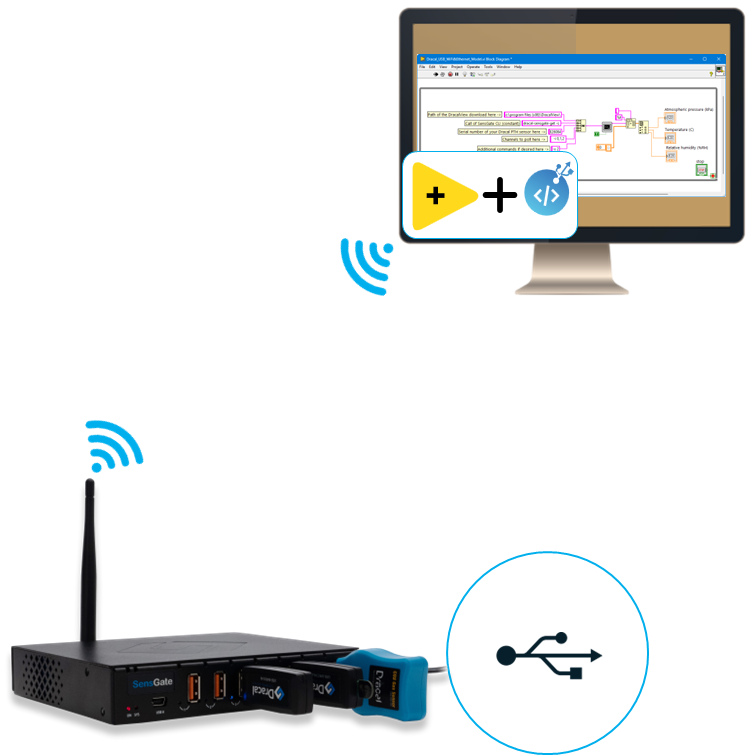

Intégrez les données de capteurs USB Dracal dans LabVIEW via Wi-Fi (ou Ethernet) à l’aide de SensGate et CLI

Les capteurs USB de Dracal Technologies offrent une solution simple et fiable pour mesurer avec précision la pression atmosphérique, la température et l’humidité relative, en s’intégrant facilement à votre système existant. Pour une précision accrue, une fonction optionnelle d’étalonnage par l’utilisateur permet de répondre à vos besoins spécifiques. En outre, l’option de communication COM garantit une intégration harmonieuse sur diverses plates-formes, offrant des capacités de communication de données polyvalentes. Ces capteurs USB durables sont accompagnés d’un logiciel (incl. DAQ USB) gratuit et convivial pour la visualisation et l’enregistrement, ainsi que d’un ensemble complet d’exemples de code pour faciliter l’intégration rapide avec des plates-formes telles que LabVIEW, Python, C++ et autres.

Étape 1. Obtenez votre équipement

Vous aurez besoin des deux éléments suivants :

• 1 X PC (Windows, Mac ou Linux) avec LabVIEW installé
• 1 X capteur USB de Dracal
• 1 X SensGate

Étape 2. Téléchargez le logiciel et les outils DracalView gratuits

Téléchargez notre DAQ USB gratuit (Windows, Mac, Linux), qui inclut l’interface graphique DracalView ainsi que les outils en ligne de commande. Lorsque vous recevrez votre capteur USB d’humidité relative et de température, vous serez alors prêt à utiliser le GUI DracalView pour visualiser rapidement vos lectures. Pour les modèles étalonnables par l’usager, l’étalonnage peut également être effectué de manière intuitive avec DracalView.

Étape 3. Connectez le SensGate à votre réseau

Procédure étape par étape pour connecter votre SensGate à un réseau existant ici. Si vous préférez créer votre propre sous-réseau pour votre projet, suivez cette étape.

Étape 4. Téléchargez et exécutez votre modèle LabVIEW prêt à l’emploi

Téléchargez et exécutez le modèle:

 Dracal_VCP_WiFi&Ethernet_Model.vi

Ce modèle est présenté à titre d’exemple et peut facilement être simplifié ou adapté à votre configuration. L’outil utilisé pour interroger les données est l’outil en ligne de commande dracal-sensgate-get. Dans cet exemple, les 3 canaux réels d’un produit PTH450 sont interrogés et affichés. Si votre produit mesure un nombre différent de paramètres, il suffit d’ajuster le nombre final de sorties dans le modèle pour qu’il corresponde au nombre de sorties de votre produit.

Les éléments finaux de visualisation des données sont pratiques pour commencer, mais ne sont pas nécessaires dans un contexte d’automatisation.

Voici le schéma fonctionnel et le panneau avant du modèle terminé :

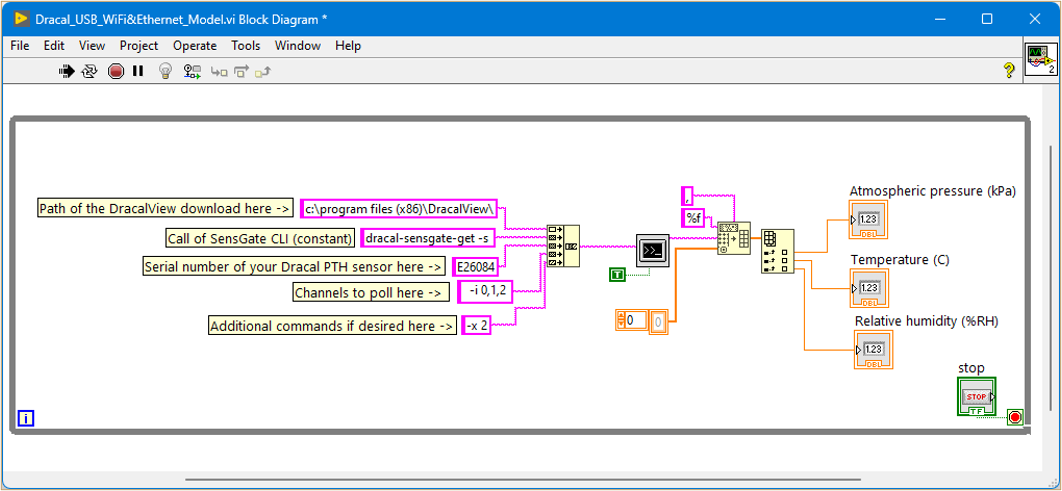

Diagramme en bloc (Block Diagram)

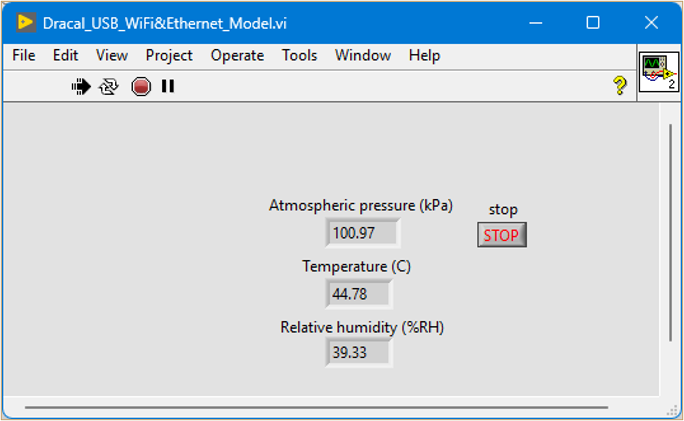

Panneau frontal (Front Panel)

Conclusion

Configurer un réseau de capteurs sans fil adapté à votre installation LabVIEW ne prend que quelques minutes. De plus, avec SensGate, vous pouvez le faire sans faire appel à votre équipe informatique, en créant un réseau indépendant et sécurisé auquel vous pouvez vous connecter.
