BAR20
Baromètre USB de précision
Livraison rapide à l'international!
Expédié à l'intérieur de 3 jours ouvrables
Rabais de volume disponibles pour les projets d'intégration OEM modulaire. Contactez sales@dracal.com pour plus d'informations.
Choisissez votre modèle
Ajouter un certificat de calibration émis par un laboratoire accrédité ISO17025 (optionnel)
Ai-je besoin d'un certificat? Prévoir entre 10 et 15 jours ouvrables additionnels.
Complétez votre écosystème (optionnel)
De quelles options ai-je besoin? Est-ce que j'oublie quelque chose?
Lisez notre guide en 5 étapes pour commander sans rien oublier.
| Plage d'opération: | 1 à 120 kPa (10 à 1200 mbar) | |
| Précision (à 25°C): | ±0.15 kPa (1.5 mbar) | |
| Résolution: | 0.0065 kPa (0.065 mbar) |
- Lecture de température interne accessible à l’usager (à des fins d’étalonnage)
- Conformité RoHS3 et CE
- Garantie de 3 ans
OPTIONS D’ACHAT
- Mécanisme d’étalonnage par l’usager (option CAL)
- Communication série (COM) (option VCP)
- Certificats traçables au CNRC (NIST) (Qu’est-ce que c’est?)
Datasheet.pdf Manuel d’utilisation.pdf
LOGICIEL GRATUIT D’ENREGISTREMENT DE DONNÉES
Explorez et téléchargez facilement DracalView
- Soyez opérationels en moins de 3 minutes
- Fonctionne sous Windows, Mac OS X et Linux
- Graphiques et enregistrement des données en temps réel
- Format d’enregistrement configurable
- Fréquence d’enregistrement jusqu’à 0.5 seconde
- Unités configurables (°C, °F, K…)
- Supporte l’utilisation simultanée d’un nombre illimité de capteurs Dracal
- Étalonnage facile par l’usager (produits avec l’option CAL)
- Connectivité avec le module Wi-Fi/Ethernet SensGate
FACILE À INTÉGRER DANS VOTRE PROPRE APPLICATION
- Une page portail pour démarrer facilement
- Passage facile entre le CLI USB et le CLI Wi-Fi/Ethernet
- Exemples de code disponibles pour de nombreux langages de programmation
- Utilisable avec LabView (Guide ici)
Tous les outils en ligne de commande (CLI) sont téléchargés avec DracalView
Description
BAR20: Capteur USB permettant de mesurer avec précision la pression atmosphérique et l'altitude.
Le BAR20, membre de la série BAR, est un baromètre numérique fonctionnant sur une plage de 1 kPa à 120 kPa, avec une grande précision. Son design unique de type clé USB en fait un capteur qui s’intègre parfaitement dans toute sorte de système.
Comme tous les instruments de mesure Dracal, le BAR20 est compatible avec des outils logiciels gratuits, ce qui en fait un élément essentiel d'une solution DAQ. Pour ceux qui souhaitent intégrer le BAR20 à leur système, il existe deux options possibles : des outils en ligne de commande et le mode VCP. Si vous préférez une interface graphique, DracalView est le choix approprié.
Facile à utiliser dans vos applications
- Option de communication par Port série virtuel (VCP)
- dracal-usb-get: outil en ligne-de-commande intégration USB
- dracal-sensgate-get: outil en ligne-de-commande pour intégration sans-fil (accès au SensGate)
- RVCP: API REST pour intégration sans-fil (capteurs VCP connectés au SensGate)
Plusieurs exemples de code et d'intégration, notamment en Python, C, C++, Java, Node.js, C#, Grafana et LabVIEW.
Logiciel gratuit de visualisation, enregistrement et calibration de données
Soyez instantannément opérationels grâce à DracalView, notre solution gratuite d'acquisition de données (DAQ USB).
- Fonctionne sous Windows (Win7/8/10/11 64&32-bit), Mac OS X et Linux
- Visualisation et enregistrement simultanés d'un nombre illimité de capteurs
- Synchronisation automatique avec notre passerelle Wi-Fi
- Mécanisme d'étalonnage facile ouvert à l'utilisateur final
Exemples d’application
- Altimètre
- Système de navigation
Ce qui est inclus
- Une (1) unité BAR20
- Un guide d'installation rapide
- Une solution d'acquisition de données pour système DAQ
Options disponibles
Spécifications
Pression atmosphérique
- Plage de fonctionnement : 45 à 110 kPa
- Précision à 25°C : ±0,15 kPa
- Plage de pression étendue : 1 à 120 kPa
- Pression de surcharge : 600 kPa
- Résolution : 0,0065 kPa
- Coefficients internes pré étalonnés en usine
- Résolution ADC : 24 bits
- Résolution en altitude : environ 10 cm
- Dérive à long terme : ±0,1 kPa/an
- Circuit intégré du capteur : MS5611
Température interne
- Plage de fonctionnement : -40°C à 70°C
- Précision : <0,8°C
- Différence int. vs ext. à 25°C (typique) : +3°C
- Résolution (typique) : ±0,01°C
Caractéristiques générales
- Plage de température de fonctionnement : -20°C à 70°C
- Alimenté par USB
- Communication : USB 2.0
- Boîtier : Plastique ABS, format de clé USB
- Poids : 6 g
- Indice de protection IP : IP60
- Dimensions totales : H 2,295″ (58 mm) X L 0,759″ (19 mm) X P 0,425″ (11 mm)
- Conformité RoHS3 et CE
Canaux disponibles
(Tel qu’affichés dans notre logiciel DracalView)
| Channel Id* | Description | Type | Nature |
|---|---|---|---|
| 00 | MS5611 Pressure | Pressure | Real |
| 01 | MS5611 Temperature | Temperature | Real |
| 02 | Altitude | Height | Virtual |

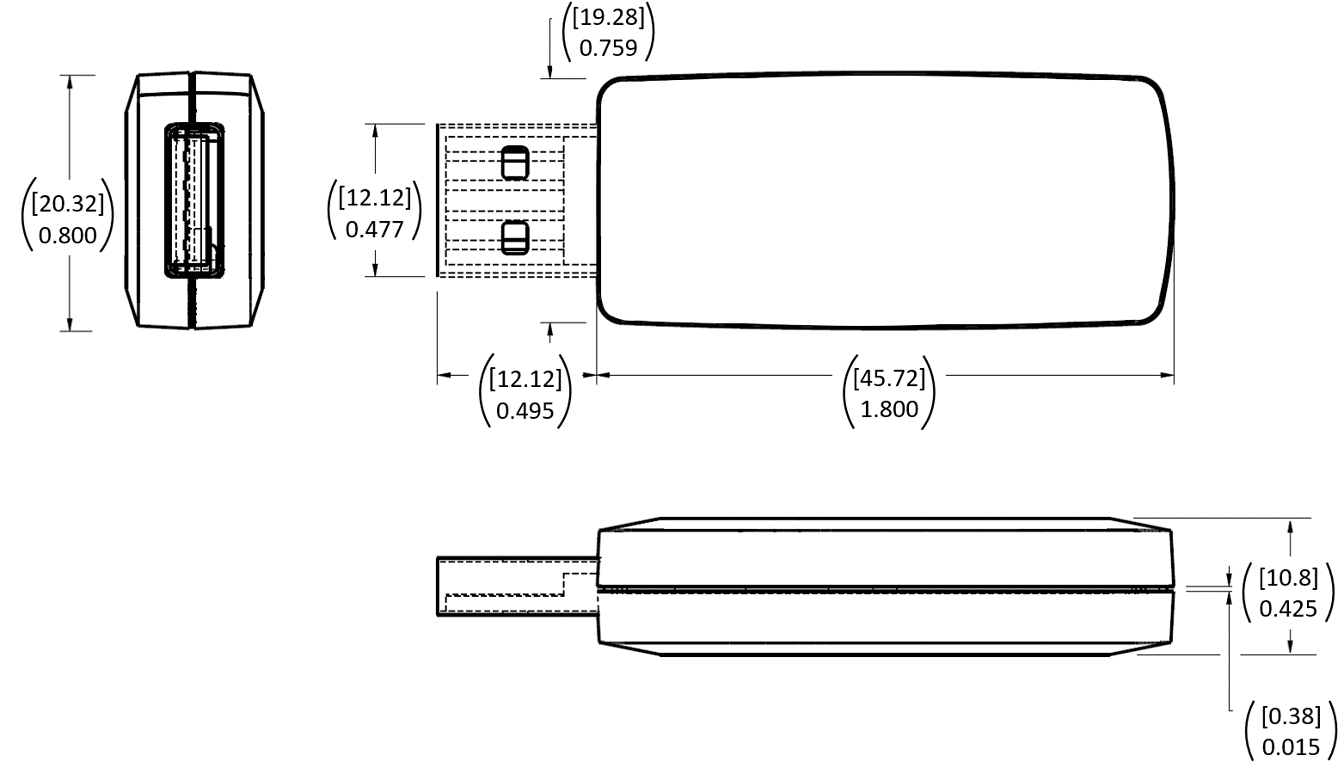

Dimensions
Unités: Po [mm]
Communication par port série virtuel (option)
Ce produit est disponible avec l'option de communication par port série virtuel. Les produits munis de cette option peuvent être convertis librement entre les de communication USB et VCP. Pour plus d'informations concernant cette option, consultez la documentation de l'option VCP.
Note: pour les utilisateurs de Windows 7, voici la procédure d'installation.
Voici ce que retourne l’invocation de la commande INFO pour ce produit:
I,Product ID,Serial Number,Message,MS5611 Pressure,Pa,MS5611 Temperature,C,*D77Eainsi qu’un exemple de ce que transmet ce produit:
D,VCP-BAR20,E14804,,103195,Pa,23.75,C,*483C
D,VCP-BAR20,E14804,,103197,Pa,23.78,C,*FB7C
D,VCP-BAR20,E14804,,103193,Pa,23.81,C,*685F
D,VCP-BAR20,E14804,,103194,Pa,23.85,C,*68A6
D,VCP-BAR20,E14804,,103196,Pa,23.88,C,*DBE6Mécanisme d'étalonnage par l'usager en 3 points (option)
Ce produit peut être livré avec un mécanisme d'étalonnage par l'usager allant jusqu'à 3 points. Les appareils équipés de cette fonction peuvent être étalonnés et certifiés dans un laboratoire accrédité ISO/IEC 17025. Utilisez cette option pour "synchroniser" entre eux plusieurs de vos appareils de mesure ou encore si vous désirez que le laboratoire accrédité ISO/IEC 17025 avec lequel nous travaillons étalonne et génère un certificat de traçable au NIST. Vous trouverez ici plus d'information concernant les certificats traçables au NIST disponibles.
Logiciel gratuit d'acquisition de données
- Supporté par notre logiciel enregistreur de données DracalView gratuit
- Graphiques à l'écran et enregistrement des données en temps réel
- Fonctionne sous Windows (Win7/8/10/11 64&32-bit), Mac OS X et Linux
- Format d'enregistrement configurable (°C, °F, K...), intervalle minimum jusqu'à 0.5 seconde
- Supporte l'utilisation simultanée d'un nombre illimité de capteurs Dracal
- Connection instantannée avec notre passerelle de communication Wi-Fi/Ethernet SensGate
- Outil d'interrogation du capteur en ligne de commande dracal-usb-get aussi disponible (un seul téléchargement avec DracalView)
- Peut facilement fonctionner avec votre propre logiciel! Nous offrons des exemples de code dans plusieurs langages
- Utilisable avec LabView (Voir le guide)
Avez-vous des fichiers STEP/CAD de vos instruments ?
Vous pouvez les trouver sur la page de chaque instrument sous l’onglet Fiches techniques, si disponibles.
Vos capteurs sont-ils alimentés par batterie ?
Non, ils ne le sont pas. Ils sont alimentés via la prise USB; ils doivent donc être branchés pour transmettre des données.
Comment faire une demande de devis ?
Nous avons créé le système de demande de devis le plus simple possible pour vous.
1. Créez un compte et connectez-vous.
2. Faites ensuite tout ce que vous feriez en faisant vos achats, puis cliquez sur le panier en haut à droite.
3. Dans votre panier, cliquez sur “Convertir en devis”, puis en bas de la page “Procéder au devis”. Aucune information de paiement ne vous sera demandée.
Vous recevrez alors un devis par courriel, que vous pourrez accepter et payer dans les 30 jours.
Offrez-vous des remises sur les achats en gros ?
Oui, et nous l’encourageons ! Contactez-nous et demandez-le!
Quels sont les avantages d’opter pour un appareil étalonnable (option -CAL)?
Les appareils dotés du mécanisme d’étalonnage à trois points ont une durée de vie plus longue, car il est possible de compenser la dérive naturelle des mesures. Le rapport coût d’achat/durée de vie est donc considérablement réduit et, argument tout aussi important, ce choix est écoresponsable.
Ces appareils peuvent être facilement étalonnés et certifiés par des ressources externes (incluant par notre laboratoire partenaire certifié ISO17025) et vous permettent de synchroniser vos différents appareils entre eux.
Quels sont les avantages d’utiliser un appareil de précision communiquant par USB?
| 1. Sécurité de la connexion. | 6. Alimentation continue. |
| 2. Accès instantanné aux données. | 7. Alimentation à faible puissance. |
| 3. Confidentialité des données. | 8. Autosuffisance. |
| 4. Fiabilité des données. | 9. Persistance de la technologie dans le temps. |
| 5. Temps de réponse rapide. | 10. Accès universel. |
Puis-je utiliser vos appareils de mesure tout en conservant mon infrastructure logicielle actuelle?
Oui, vous êtes propriétaire de vos données. Pour intégrer vos données, vous pouvez soit utiliser notre CLI (outil en ligne de commande) pour laquelle nous avons de nombreux exemples de code ou, pour les utilisateurs plus avancés, en choisissant l’option VCP (Virtual COM Port) lors de la sélection de votre produit.
Combien d’appareils peuvent être gérés simultanément par vos outils logiciels?
Un nombre illimité de dispositifs similaires et différents, à condition que votre système en supporte la charge.
Quelle est votre politique de garantie?
Dracal Technologies garantie la rapidité d’utilisation incomparable et la qualité exceptionnelle de ses produits, qu’ils sont composés de matériaux neufs, assemblés et testés un à un dans notre usine au Canada, dans des processus respectueux des droits humains et de l’environnement. Nous garantissons l’absence absolue de toute forme d’obsolescence programmée, et qu’inversement, nous déployons des efforts soutenus autant sur nos conceptions électriques que mécaniques pour prolonger la durée de vie de nos appareils aussi longtemps que possible afin que le résultat des efforts investis par nos clients perdurent dans le temps mais aussi, et de manière toute aussi importante, pour préserver notre planète. Nous garantissons l’accès illimité à toute mise à jour de nos outils logiciels gratuits.
Nous offrons une garantie matérielle de 2 ans.
