Série RTD : FAQ et guide de dépannage

Foire aux questions

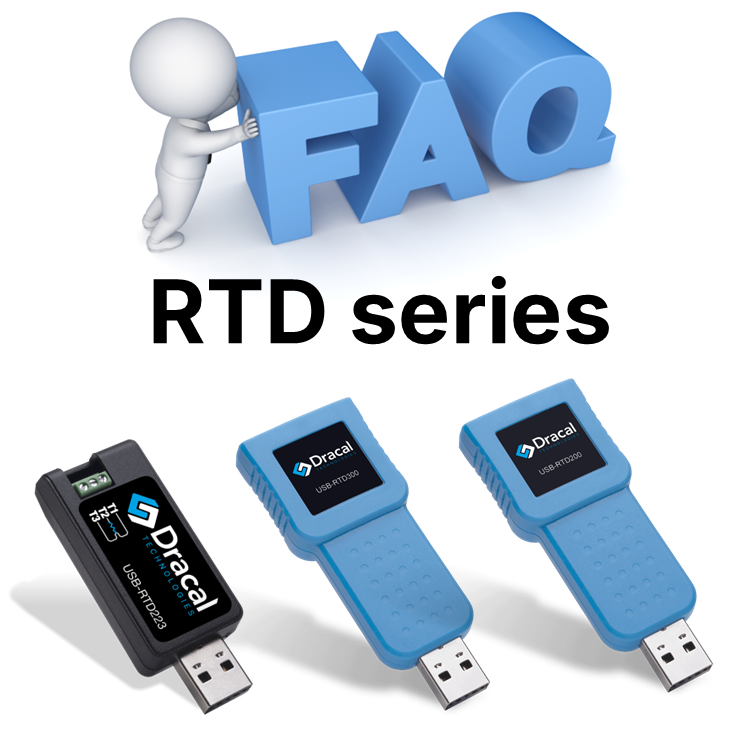

Quelles sont les principales différences entre les différents modèles de la série RTD?

Le RTD223 est équipé d’un bornier à trois vis et présente les mêmes caractéristiques techniques que le RTD200. Le RTD300 offre une précision et une résolution améliorées par rapport aux autres modèles.

Le RTD300 possède une résolution de ±0.0005°C, alors que la résolution des 3 autres est de ±0.02°C. Nous offrons d’ailleurs une sonde pré-câblée optimisée pour l’utilisation avec le RTD300 afin fournir cette résolution.

Pour obtenir des spécifications détaillées, veuillez consulter notre guide comparatif de la série RTD

Est-ce que les sondes peuvent aller dans l’eau?

Oui, les sondes RTD peuvent être submergées, mais pas les adaptateurs USB.

Pourquoi avez-vous choisi d’offrir un seul type de sonde RTD?

Il existe une multitude de sondes RTD Pt100 adaptées à toutes les situations d’utilisations possibles et imaginables. N’étant pas distributeurs de sondes de températures, mais désirant néanmoins offrir la possibilité d’obtenir une solution complète sur notre plateforme, nous avons choisi de manière très sélective une sonde qui puisse satisfaire les besoins de la majorité de nos utilisateurs.

Est-ce que je peux utiliser la sonde de mon choix avec vos adaptateurs?

Bien sûr! Il s’agit d’adaptateurs universels pour les sondes RTD Pt100 1/3 DIN (Classe AA) à 2 ou 3 fils. Les sondes à 4 fils peuvent aussi être utilisées, mais la précision accrue de ce type de sonde par rapport à un sonde à 3 fils sera perdue lors du branchement.

Puis-je utiliser la sonde RTD en dehors de la plage de température du boîtier (0 °C à 50 °C)?

Afin de mesurer la température, seule la sonde devrait être mise dans l’environnement plus chaud que 50°C. De plus, la précision annoncée pour les adaptateurs est optimale si ceux-ci sont à 25°C.

Comment puis-je connecter ma sonde RTD à l’adaptateur?

Un connecteur à trois broches est fourni avec l’adaptateur. Vous n’avez qu’à l’ouvrir et à y brancher les fils de votre sonde RTD. Ensuite, vous insérez le connecteur dans l’adaptateur USB et le tour est joué! Il est par ailleurs difficile de sortir le connecteur de l’adaptateur, rendant la construction très solide.

Est-ce que je peux avoir un fichier STEP / CAD du RTD que j’ai acheté pour connaître ses dimensions?

Oui, le fichier CAD d’un produit est disponibles sur sa page, sous la section “Datasheet”. Les dimensions du boîtier sont également indiquées dans la fiche technique du produit. La longueur des câbles y est aussi précisée: 1 m

Quel étalonnage est effectué sur les instruments, en production?

Tous les adaptateurs RTD sont étalonnés en production de manière similaire. En utilisant une sonde de précision à température ambiante, le logiciel de programmation étalonne l’adaptateur pour qu’il réponde aux spécifications, par exemple ±0.001°C pour le RTD300.

Est-ce que l’étalonnage individuel des instruments de mesure est fait en usine chez Dracal?

À l’usine de production Dracal, il y a un test de type réussite/échec qui est fait lors de la production de l’instrument de mesure. De plus, il y a un étalonnage individuel dans leur usine par le manufacturier des composantes, avant de nous les acheminer. Ces étalonnages ne sont pas certifiés ISO 17025, mais si votre industrie ne requiert pas cette norme, vous pouvez utiliser les capteurs USB de Dracal avec confiance dès leur réception.

Est-ce que j’ai nécessairement besoin d’une sonde externe pour étalonner l’adaptateur?

Non, il n’est pas nécessaire d’avoir une sonde pour étalonner l’adaptateur. Pour vérifier le thermomètre RTD seul, le laboratoire utilisera un instrument qui simule la présence d’une sonde RTD théorique. Par exemple, notre laboratoire partenaire Transcat simule une valeur de résistance connue basée sur la courbe PT385. Ceci est réalisé en utilisant un boîtier à décades de résistances en combinaison avec un multimètre numérique haute précision longue portée. Le boîtier à décades est d’abord connecté à un Agilent 3458A en configuration 4 fils et ajusté jusqu’à ce que le multimètre affiche exactement la résistance cible (par exemple, 100,000 Ω, ce qui correspond à 0,00 °C). Le multimètre assure des réglages de résistance précis. Une fois la valeur exacte obtenue, le multimètre est déconnecté et le thermomètre RTD est connecté au boîtier à décades pour vérifier sa lecture. Ceci leur permet de simuler n’importe quel point de résistance PT385 pour la vérification.

Mais dans la plupart des cas, nos clients choisissent d’envoyer le système complet—le thermomètre RTD accompagné de la sonde qu’ils ont l’intention d’utiliser—car la sonde contribue à la plus grande incertitude. Par exemple, le thermomètre RTD300 a une spécification de ±0,035 °C, tandis qu’une sonde RTD de classe A a une incertitude de ±0,15 °C à 0 °C. Les étalonner ensemble garantit que les performances combinées répondent aux exigences.
